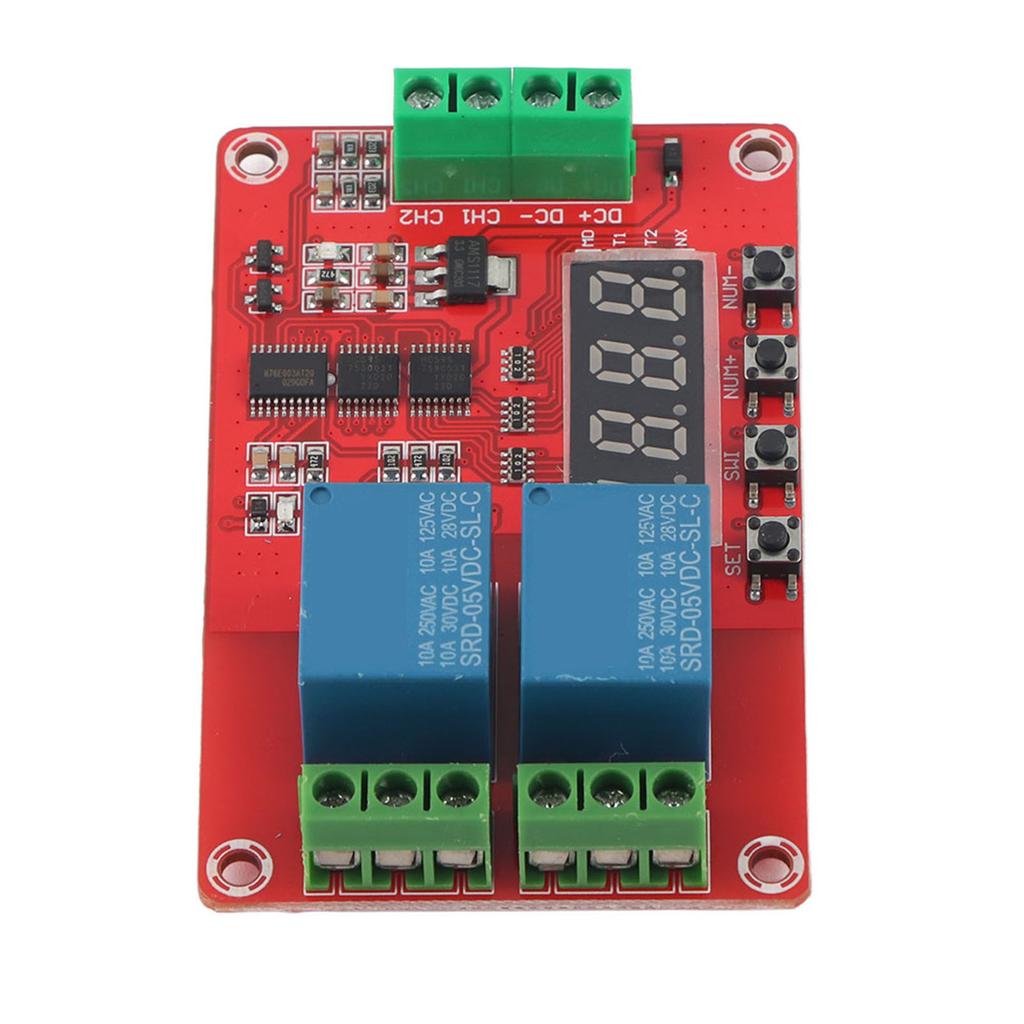

Zeitrelaismodul Hohe Qualität 2 Kanal Multifunktional 5V(Verzögerung Selbstsperr-Zykluszeit)

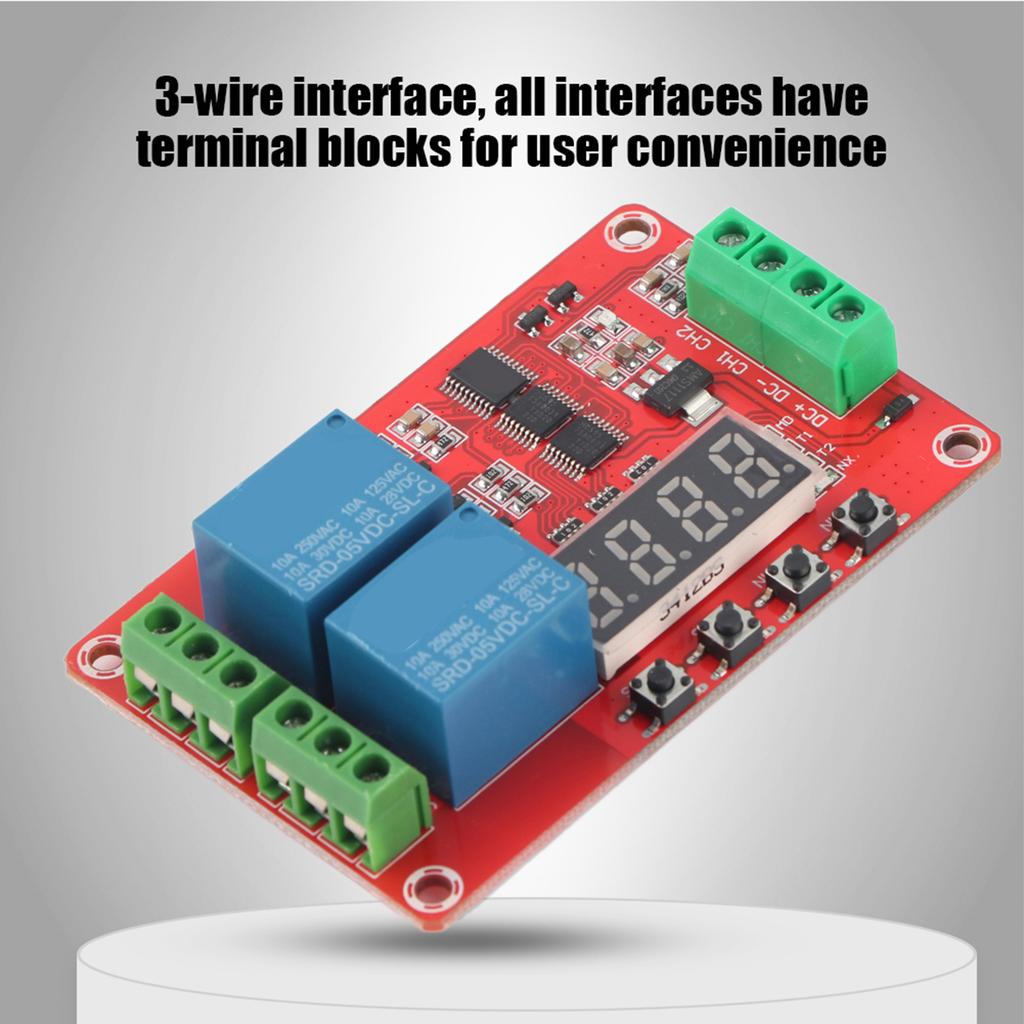

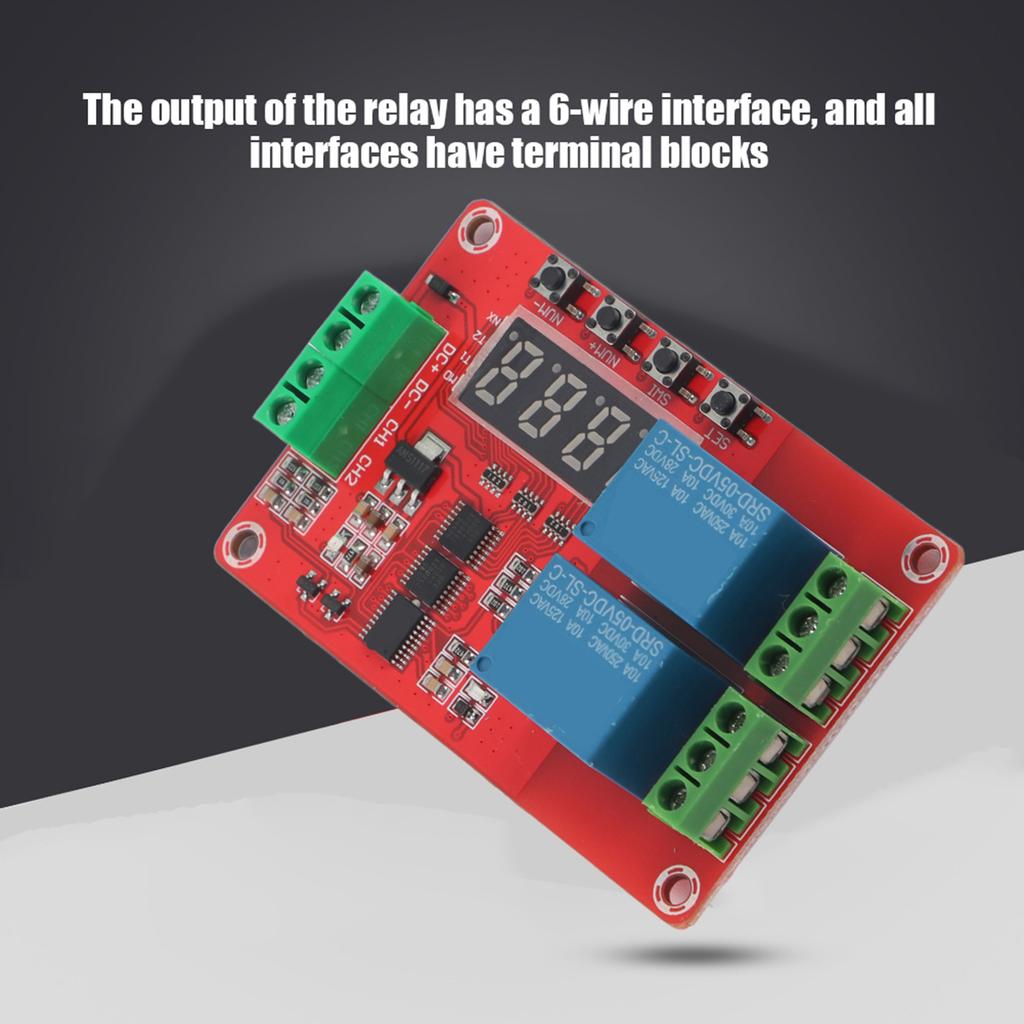

Besonderheit: 1. Annahme von hochwertigen elektronischen Komponenten und Genauigkeitsprozess, um die Haltbarkeit zu gewährleisten 2. 3-Draht-Schnittstelle, alle Schnittstellen haben Klemmenblöcke für Benutzerfreundlichkeit 3. Der Ausgang des Relais hat eine 6-adrige Schnittstelle, und alle Schnittstellen verfügen über Klemmenblöcke. 4. Sie können eine von 20 Funktionen auswählen, indem Sie die Taste drücken und anzeigen 5. Vernünftige Struktur, einfach zu installieren und zu entfernen Spezifikation: Zustand: 100 % neuArtikeltyp: Relaismodulmodul-Schnittstelle: Modul-Steuerterminal: 3-Draht-Schnittstelle, alle Schnittstellen haben Klemmenblöcke für Benutzerfreundlichkeit 1. DC+: DC-Stromversorgung positiv (5V-, 12V- und 24V-Module sind verfügbar) 2. DC : DC-Stromversorgung negativ 3. Kanal 1: Eingangserkennungsschnittstelle 1, aktiv hoch 4. CH2: Eingangserkennungsschnittstelle 2, aktiv hoch Relaisausgang: 6-Draht-Schnittstelle, alle Klemmen haben Klemmenblöcke 1. NR. 1: Der Relais-Öffner-Kontakt 1, das Relais ist vor dem Anziehen stromlos, und er ist nach dem Anziehen mit COM1 kurzgeschlossen. 2. KOM1: Gemeinsame Relaisschnittstelle 1 3. NC1: Axialrelais normal geschlossene Schnittstelle 1, kurzgeschlossen auf COM1, bevor das Relais geschlossen wird, aufgehängt nach dem Absaugen 4. NO2: Das Relais öffnet normalerweise die Schnittstelle 2, das Relais wird vor dem Absaugen aufgehängt und der Short ist nach dem Absaugen mit COM2 verbunden. 5. COM2: Relay Common Interface 2 6. NC2: Das Relais schließt normalerweise die Schnittstelle 2, und das Relais ist mit COM2 kurzgeschlossen, bevor die Saugung geschlossen wirdFunktion 1:Zeitlicher Einzug: Nach dem Einschalten ist das Zeitrelais mit Verzögerung T1 geschlossen, T1 ist einstellbar zwischen 0,1 Sekunden und 270 Stunden, und ein High-Pegel-Impulssignal wird an den CH1-Anschluss gesendet, wobei die obigen Funktionen wiederholt werden.; Funktion 2: Timing-Trennung: Das Relais ist geschlossen, wenn Strom anliegt, das Relais wird getrennt, wenn die Zeitverzögerung T1 abgelaufen ist, T1 ist einstellbar zwischen 0,1 Sekunden und 270 Stunden, und ein High-Pegel-Impulssignal wird an die CH1-Schnittstelle gesendet, und die obigen Funktionen werden einmal wiederholt.; Funktion 3: Timing einziehen und dann trennen: Nach dem Einschalten zieht das Relais zuerst nicht an.. Nachdem die Verzögerungszeit T1 eintrifft, fährt das Relais ein; nach der Anzugszeit T2 fällt das Relais ab. Die Verzögerungszeit T1 und T2 liegt zwischen 0,1 Sekunden und 270 Stunden. Zwischen den beiden einstellbar, geben Sie dem CH1-Interface ein High-Level-Pulssignal, wiederholen Sie die obigen Funktionen; Funktion 4: Zeitgesteuerte Trennung und erneutes Ansaugen: Nach dem Einschalten zieht das Relais sofort an, das Relais wird nach Ablauf der Verzögerungszeit T1 wieder abgeschaltet.; Das Relais wird geschlossen, nachdem die Trennzeit T2 angekommen ist, und die Verzögerungszeit T1 und T2 liegt zwischen 0,1 Sekunden und 270 Stunden. Einstellbar, dem CH1-Interface ein High-Level-Impulssignal geben, die obigen Funktionen wiederholen; Funktion 5: Endlosschleifen-Timing-Modus 1: Nach dem Einschalten zieht das Relais zuerst nicht an.. Nachdem die Verzögerungszeit T1 eintrifft, fährt das Relais ein; nach der Anzugszeit T2 fällt das Relais ab und wiederholt dann den obigen Zustand. Die Verzögerungszeit T1 und T2 liegen bei 0,1. Einstellbar zwischen Sekunden und 270 Stunden, geben Sie ein High-Level-Pulssignal an die CH1-Schnittstelle, Sie können die obigen Funktionen neu starten.; Funktion 6: Endlosschleifen-Timing-Modus 2: Nach dem Einschalten zieht das Relais sofort an. Nachdem die Verzögerungszeit T1 angekommen ist, wird das Relais getrennt. Nachdem die Trennzeit T2 angekommen ist, nimmt das Relais auf und wiederholt dann den obigen Zustand. Die Verzögerungszeit T1 und T2 beträgt 0,1 Sekunden. Einstellbar zwischen 270 Stunden, geben Sie ein High-Level-Impulssignal an die CH1-Schnittstelle, Sie können die obigen Funktionen neu starten.; Funktion 7: Begrenzter Zyklus-Timing-Modus 1: Auf der Grundlage von Funktion 5 die Zykluszahlfunktion erhöhen. Zu diesem Zeitpunkt sind T1 und T2 zwischen 0,1 Sekunden und 9999 Sekunden einstellbar, und die Zyklusanzahl NX ist für die CH1-Schnittstelle zwischen 1 und 9999 Mal einstellbar.. Ein Impulssignal mit hohem Pegel kann die oben genannten Funktionen neu starten; Funktion 8: Begrenzter Zyklus-Timing-Modus 2: Auf der Grundlage von Funktion 6 die Zykluszählfunktion erhöhen. Zu diesem Zeitpunkt sind T1 und T2 zwischen 0,1 Sekunden und 9999 Sekunden einstellbar, und die Zyklusanzahl NX ist 1-9999 Mal zur CH1-Schnittstelle einstellbar.. Ein Impulssignal mit hohem Pegel kann die oben genannten Funktionen neu starten; Funktion 9: Selbstverriegelnder Relaismodus: Ein Impulssignal mit hohem Pegel wird an die Relais-CH1-Schnittstelle gesendet, das Relais wird geschlossen, und ein Impulssignal mit hohem Pegel schaltet das Relais aus. Funktion 10: Trigger-Relais-Modus: Ein High-Level-Signal wird an die Relais-CH1-Schnittstelle gesendet, das Relais wird geschlossen, der hohe Pegel verschwindet und das Relais wird getrennt. Funktion 11: Zündzeitpunktvorverstellung: Nach dem Einschalten arbeitet das Relais nicht, geben Sie ein High-Level-Impulssignal an die CH1-Schnittstelle, verzögern Sie das Anziehen des Relais um die Zeit T1, T1 ist einstellbar zwischen 0,1 Sekunden und 270 Stunden, wiederholen Sie ein High-Level-Signal an die CH1-Schnittstelle. Impulssignal, das mehr als eine Funktion wiederholt; Funktion 12: Trigger-Timing-Trennung: Das Relais schaltet nach dem Einschalten nicht. Geben Sie ein High-Pegel-Pulssignal an den CH1-Eingang, das Relais zieht an, das Zeitrelais T1 schaltet ab, T1 ist einstellbar zwischen 0,1 Sekunden und 270 Stunden. Eine Wiederholung des High-Pegel-Pulssignals am CH1-Eingang wiederholt die obigen Funktionen.; Funktion 13: Das Trigger-Timing wird geschlossen und dann getrennt: Das Relais schaltet nach dem Einschalten nicht, und ein High-Pegel-Impulssignal wird an die CH1-Schnittstelle gesendet.. Nachdem die Verzögerungszeit T1 eintrifft, wird das Relais geschlossen; nach der Anzugszeit T2 ankommt, wird das Relais getrennt, und die Verzögerungszeiten T1 und T2 können zwischen 0,1 Sekunden und 270 Stunden eingestellt werden, wobei ein High-Pegel-Impulssignal an die CH1-Schnittstelle wiederholt wird, wodurch die obigen Funktionen mehr als einmal wiederholt werden.; Funktion 14: Der Auslösezeitpunkt wird getrennt und wieder zugeführt: Das Relais schaltet nach dem Einschalten nicht, und ein High-Pegel-Impulssignal wird an die CH1-Schnittstelle gesendet, das Relais schaltet sofort ein, das Relais schaltet nach Ablauf der Verzögerungszeit T1 aus, und das Relais schließt nach Ablauf der Ausschaltzeit T2.. Die Verzögerungszeiten T1 und T2 sind zwischen 0,1 Sekunden und 270 Stunden einstellbar, und ein High-Pegel-Impulssignal wird wiederholt an die CH1-Schnittstelle gesendet, und die obigen Funktionen werden einmal wiederholt.; Funktion 15: Endlosschleifen-Timing-Modus 1: Nach dem Einschalten arbeitet das Relais nicht, und ein High-Pegel-Impulssignal wird an die CH1-Schnittstelle gesendet.. Nachdem die Verzögerungszeit T1 eintrifft, wird das Relais geschlossen; nach der Anzugszeit T2 fällt das Relais ab, und dann wird der obige Zustand wiederholt. Wenn die Zeit T1 und T2 zwischen 0,1 Sekunden und 270 Stunden einstellbar sind und ein Pulssignal mit hohem Pegel an die CH1-Schnittstelle wiederholt werden, können die oben genannten Funktionen neu gestartet werden; Funktion 16: Endlosschleifen-Timing-Modus 2: Nach dem Einschalten arbeitet das Relais nicht, und ein High-Pegel-Impulssignal wird an die CH1-Schnittstelle gesendet.. Das Relais nimmt sofort auf, das Relais wird ausgeschaltet, nachdem die Verzögerungszeit T1 angekommen ist; Das Relais wird geschlossen, nachdem die Trennzeit T2 angekommen ist, und dann wird das Relais geschlossen. Wiederholen Sie den obigen Zustand, die Verzögerungszeit T1 und T2 kann zwischen 0,1 Sekunden und 270 Stunden eingestellt werden, wobei ein Impulssignal mit hohem Pegel an die CH1-Schnittstelle wiederholt wird, die oben genannten Funktionen können neu gestartet werden; Funktion 17: Begrenzter Zyklus-Timing-Modus 1: Auf der Grundlage von Funktion 15, erhöhen Sie die Zykluszahlfunktion, zu diesem Zeitpunkt sind T1 und T2 zwischen 0,1 Sekunden und 9999 Sekunden einstellbar, und die Zykluszahl NX ist zwischen 1 9999 Mal einstellbar, wobei die Wiederholung zu CH1 Ein High-Level-Impulssignal an der Schnittstelle kann die obigen Funktionen neu starten.; Funktion 18: Begrenzter Zyklus-Timing-Modus 2: Auf Basis von Funktion 16 die Zykluszählfunktion erhöhen. Zu diesem Zeitpunkt sind T1 und T2 zwischen 0,1 Sekunden und 9999 Sekunden einstellbar. Die Zykluszahl NX ist zwischen 1 und 9999 Mal einstellbar und wird zu CH1 wiederholt. Ein hochpegeliges Impulssignal an der Schnittstelle kann die obigen Funktionen neu starten.; Funktion 19: Bedingter Schleifenmodus 1: Wenn die Stromversorgung eingeschaltet wird, wird das Relais getrennt, und ein High-Level-Signal wird an die CH1-Schnittstelle gesendet.. Nachdem die Verzögerungszeit T1 eintrifft, wird das Relais geschlossen; nach der Anzugszeit T2 fällt das Relais ab, solange der High-Pegel des CH1-Ports nicht verschwindet. Das Modul wiederholt die oben genannten Aktionen, T1 und T2 sind zwischen 0,1 Sekunden und 270 Stunden einstellbar. Wenn das High-Level-Signal der CH1-Schnittstelle verschwindet, wird das Relais sofort getrennt und die Funktion zurückgesetzt. Funktion 20: Bedingter Schleifenmodus 2: Das Relais ist beim Einschalten getrennt, ein High-Pegel-Signal wird an die CH1-Schnittstelle gesendet, das Relais wird geschlossen, das Relais wird ausgeschaltet, nachdem die Anzugszeit T1 abgelaufen ist, und das Relais wird geschlossen, nachdem die Abschaltzeit T2 abgelaufen ist, solange der CH1-Port mit Hochspannung versorgt wird Der Pegel wird nicht verschwinden, das Modul wiederholt die obige Aktion, die Verlängerungen T1 und T2 können zwischen 0,1 Sekunden und 270 Stunden eingestellt werden. Wenn das High-Level-Signal der CH1-Schnittstelle verschwindet, wird das Relais sofort getrennt und die Funktion zurückgesetzt. Paketliste: 1 x Relais-Modul
