Merkmale:
Der Geschwindigkeitsregler ist mit einer hochwertigen Leiterplatte gefertigt, die eine längere Lebensdauer gewährleistet.
Dieser einfache und einfach zu bedienende DC-Motordrehzahlregler hat eine stabile Leistung.
Der Ausgangsstrom dieses Motordrehzahlreglers kann von 0A bis 20A eingestellt werden, und er ist einfach einzustellen.
Entworfen mit einer digitalen Anzeige, die die Rate in Prozent der tatsächlichen Geschwindigkeit zur maximalen Geschwindigkeit anzeigt.
Dieser Motordrehzahlregler verwendet Schraubklemmen für eine bequeme und schnelle Verdrahtung.
Der positive und negative Pol des Controllers müssen korrekt verbunden sein, sonst könnte der Gegenstand verbrannt werden.
Die Eingangsspannung des Controllers ist besser mit der Nennspannung des Motors identisch.
Spezifikationen:
Eingangsspannung: DC10-60V
Ausgangsspannung: linear unter Last
Ausgangsgrenzstrom: 20A(10A für den Langzeitgebrauch, innerhalb von 450W, achten Sie auf die Aufrechterhaltung guter Wärmeableitungsbedingungen des Moduls)
Maximale Leistung: 1200W
Art der Drehzahlregelung:Entladeregelung
Geschwindigkeitseinstellung: Potentiometer(linear)
Drehzahlregelung Tastverhältnisbereich: 0——
Steuerfrequenz: 25 KHZ
Art der Verdrahtung: Zaunendklemme Drahtlänge: 20CM

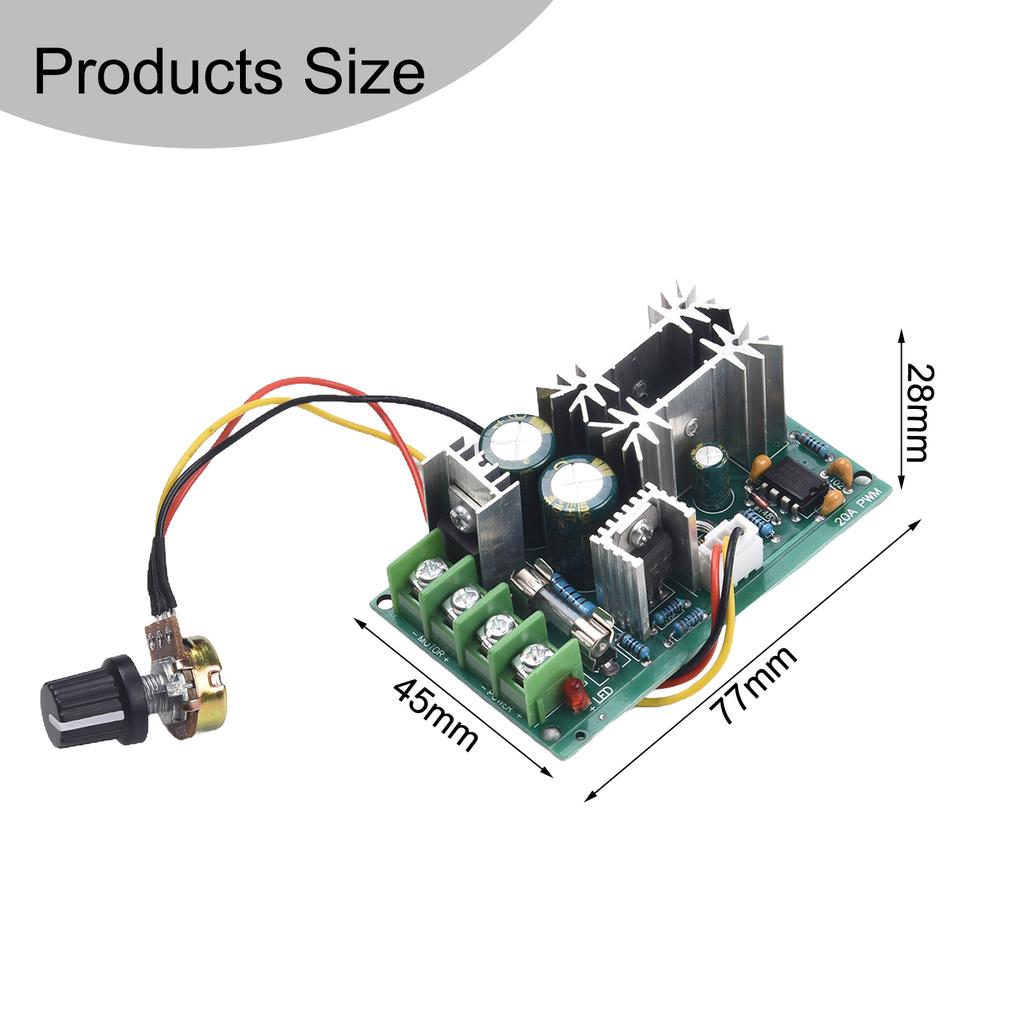

Modulgröße: Länge*Breite*Höhe 77MM*45MM*28MM
Nettogewinn des Produkts: 73 Gramm
Mainboard-Einbaumaße: Länge*Breite 73MM*40MM
Öffnung des Potentiometer-Einbaus: 7MM
Schaltplan
Stellen Sie sicher, dass die positiven und negativen Anschlüsse vor dem Einschalten korrekt sind, und berühren Sie den Kühlkörper nicht während der Verdrahtung.. Dadurch kann die Platine durchbrennen. Beachten Sie, dass dies kein Strommodul ist und zur Geschwindigkeitsregelung an einen Motor angeschlossen werden muss.. Der Ausgang des Multimeters ändert sich nicht, wenn der Motor nicht angeschlossen ist.
Die Eingabe ist Gleichstrom innerhalb von 10-60V
Stromversorgung: POWER+ POWRE-
Motor:MOTOR+ MOTOR-
Packungsinhalt:
1 * Drehzahlregler
Hinweis:
1. Dieser Geschwindigkeitsregler wird für Gleichstrom-Bürstenmotoren verwendet
2. Es ist nicht für die Drehzahlregelung von bürstenlosen Gleichstrommotoren geeignet; Es kann auch nicht als Spannungsregler oder Spannungsstabilisator verwendet werden!
