Merkmale:
brandneu und von hoher Qualität
6 Arten von häufig verwendeten Funktionen, um die Anforderungen von mehr Anwendungen zu erfüllen;
Es kann 2-Wege-Magnetventile, Pumpen, Motoren, Lichter und andere frei laufende Geräte steuern
Ausgangsleistung: Es kann innerhalb von 30 A DC- oder AC-Last steuern
Zeitbereich: 0,1 Sekunden bis 999 Minuten jederzeit einstellbar
Spezifikation:
Modell:
YYB 5
Eingangsspannung: DC AC7V 27V
Zeitbereich: 0,1 Sekunden bis 999 Minuten
Gewicht: Ca. 103g 3.6oz
Beschreibung des Verdrahtungsanschlusses:
1. AC DC : Eingang 7V 27V
3. IN1: Signaleingang 1 (negativer Auslöser)
4. IN2: Signaleingangsklemme 2 (negativer Auslöser)
2. IN3: Signaleingang 3 (negativer Auslöser)
5. NEIN: Relais normalerweise offene Schnittstelle, Relais ziehen vor der Aussetzung, nach der Verbindung mit dem COM kurzgeschlossen
6. COM: Relais gemeinsame Schnittstelle
7. NC: Relais normalerweise geschlossene Schnittstelle, das Relais vor der Verbindung mit dem COM kurzgeschlossen, ziehen Sie nach der Suspension
Funktionsliste:
P.
1: auf Signal 1, Relais 1 zieht auf A Zeit stoppt automatisch; nach
Signal 2, Relais 2 zieht auf B Zeit stoppt automatisch; Signal 3 ist
Not-Aus-Rücksetzsignal
P.
2: Signal 1, Relais 1 wird gezogen, um eine Zeit automatisch zu stoppen; Relais 2
vom Signal zur Startverzögerung B-Zeit nach dem Absaugen zur C-Zeit
Automatisches Stoppen (Diese Funktionszeiteinheit muss konsistent sein)
P.
3: Nach dem Einschalten zieht Relais 1 bis zur Zeitfreigabe A und wartet auf C
Zeit, Relais 2 zieht auf B Zeitfreigabe, wartet auf C Zeit; Relais 1,2 Umdrehungen
endloser Betrieb endloser Zyklus
(Wenn
der Steuermotor ist reversibel kann verstanden werden als: der Motor ist
eine Zeitspanne laufen lassen; für einige Zeit anhalten; automatisch rückwärts für
irgendwann; für einige Zeit anhalten; dann automatisch weiterleiten;
P.
4: auf Signal 1, Relais 1 ziehen; zum Signal 2 (Grenze), Relais 1 stoppt und
beginnt zu zählen, um eine Zeitrelais 2 ziehen; zum Signal 3 (Grenze), Relais 2
Stoppt und startet die Zeitmessung Zu B Zeitrelais 1 ziehen; Endlosschleife
(Wenn
der Steuermotor ist reversibel kann verstanden werden als: Drücken Sie die Starttaste
Schaltfläche 1; der Motor bewegt sich bis zum Anschlag 2, um für eine Dauer von
Zeit; automatisch zurück bis zum Grenzwert 3, um eine Zeitspanne zu stoppen;
dann automatisch weiterleiten;
P.
5: auf Signal 1, Relais 1 ziehen; zum Signal 2 (Grenze), Relais 1 Stopp und
Starten Sie die Zeitmessung, um ein Zeitrelais 2 zu ziehen; Signal geben 3 (Grenze), Relais 2
halt; Signal 1; Noch einmal
(Wenn
der Steuermotor ist reversibel kann verstanden werden als: Drücken Sie die Starttaste
Schaltfläche 1; der Motor bewegt sich bis zum Anschlag 2, um für eine Dauer von
Zeit; automatisch rückwärts bis zum Anschlag 3; gib das Signal 1;
P 6:
auf Signal 1, Relais 1 ziehen; zum Signal 2 (Grenze), Relais 1 Stopp; geben
Signal 1, Relais 2 ziehen; zum Signal 3 (Grenze), Relais 2 Stopp;
(Wenn
der Steuermotor ist reversibel kann verstanden werden als: Drücken Sie die Starttaste
Schaltfläche 1; gehen Sie bis zum Limit 2 Stopp; Drücken Sie erneut die Starttaste 1;
Rückwärts zum Limit 3 Stopp;
Wenn
die Fernbedienungsfunktion: Fernbedienung A-Taste und B-Taste zum Starten
die obige Funktion; C-Taste drücken, um das Relais 1 zu aktivieren (nach vorne); drücken Sie dann
das Relais 1 zum Stoppen (halt); D-Taste drücken, das Relais 2 funktioniert (umkehren);
Drücken Sie einmal Relais 2, um zu stoppen (halt);
Beschreibung der Schlüsseleinstellungen:
Leistungsanzeige die in den Standby-Modus wechselt;
Drücken Sie zum ersten Mal K1, der Bildschirm zeigt an: P 1: K2- und K3-Einstellmodus
Drücken Sie ein zweites Mal K1, der Bildschirm zeigt an: A001: K2 und K3 justieren beim ersten Mal A, K4 den Kommapunkt (Zeiteinheit)
Drücken Sie ein drittes Mal K1, der Bildschirm zeigt an: B001: K2 und K3 passen das zweite Mal an. B, K4 passt den Dezimalpunkt an (Zeiteinheit)
Drücken Sie zum vierten Mal K1, der Bildschirm zeigt an: C001: K2 und K3 passen das dritte Mal an. C, K4 passt den Dezimalpunkt an (Zeiteinheit)
Drücken Sie die fünfte K1, Anzeige dass in den Standby-Zustand eingetreten;
Zum Beispiel; Sie müssen den Modus einstellen: P 2; Zeit: A010 B005 C006:
Unter Angabe
die zweite Betriebsart; nach dem Signal 1; Relais 1 nach 10
Sekunden zum Starten; Relais 2 gibt das Signal nach einer Verzögerung von 5 Sekunden aus
nach dem Start 1 Sekunde automatisch herunterfahren
Beschreibung der Dezimalzeiteinheit:
XX.X Dezimalpunkt im Zehner-Zeitbereich: 0,1 Sekunden bis 99,9 Sekunden
XXX kein Dezimalpunkt, Zeitbereich: 1 Sekunde bis 999 Sekunden
XXX. Dezimalstellen in einem einzigen Zeitbereich: 1 Minute bis 999 Minuten
Paketliste:

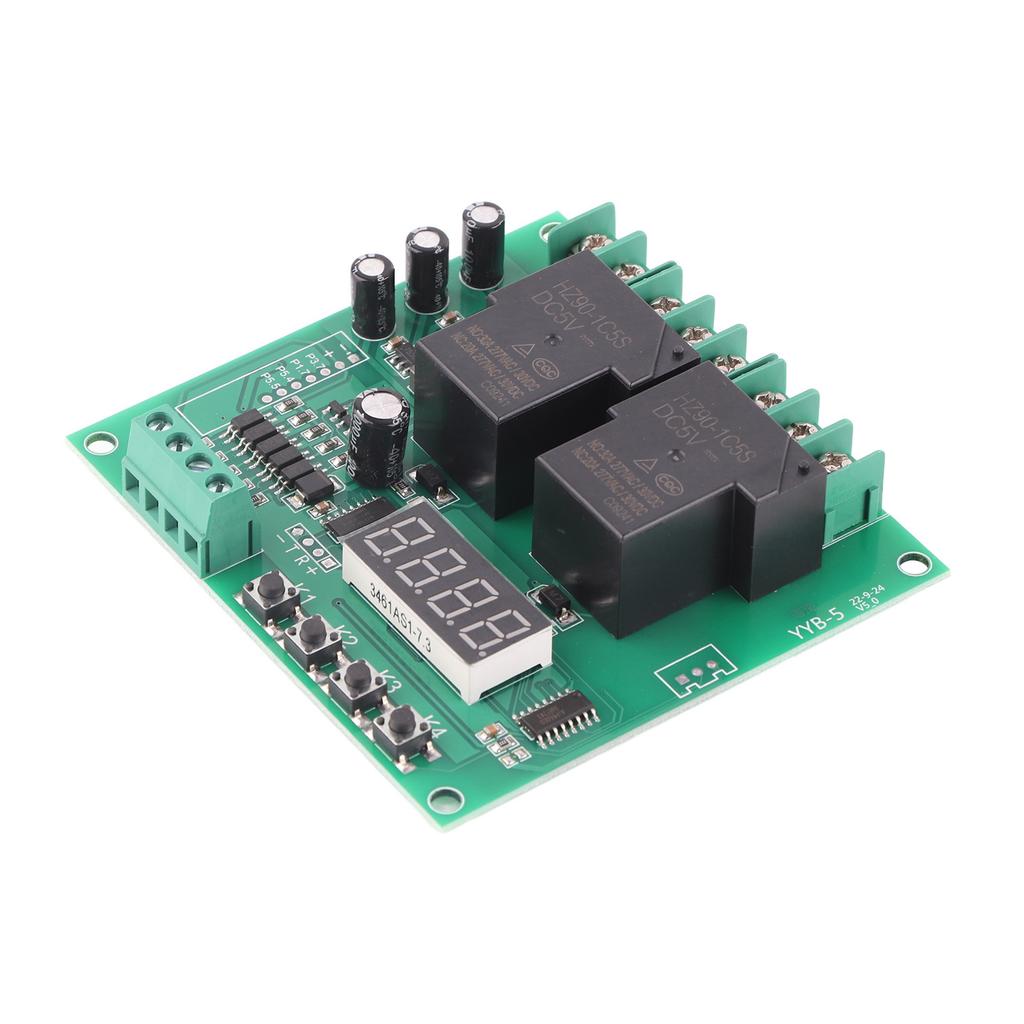

1 x Motorsteuerplatine
.
